工業建築福音：18J621-3圖集8型圓拱采光通風天窗設計要點全解析

• 8型圓拱天窗設計首要考慮因素是項目所在地的環境條件。根據18J621-3圖集，設計人員需綜合考量建築物高度、進排氣溫差、通風量、氣候條件和主導風向等多種因素。

• 在多風地區，圖集專門要求加強抗風設計，天窗兩側需增設抗風柱，且抗風柱與屋麵承重結構的連接應滿足抗風揭壓力≥-5kPa。而對於雨雪較多的北方地區，則宜選用側開型圓拱天窗，以防止雨雪侵入。

• 材料選擇上需充分考慮防水、防雪和防冷凝設計，圖集推薦使用斷橋鋁型材配合16mm三層兩腔PC中空陽光板，並在窗體上做好保溫層，有效防止冷橋作用產生的冷凝水。

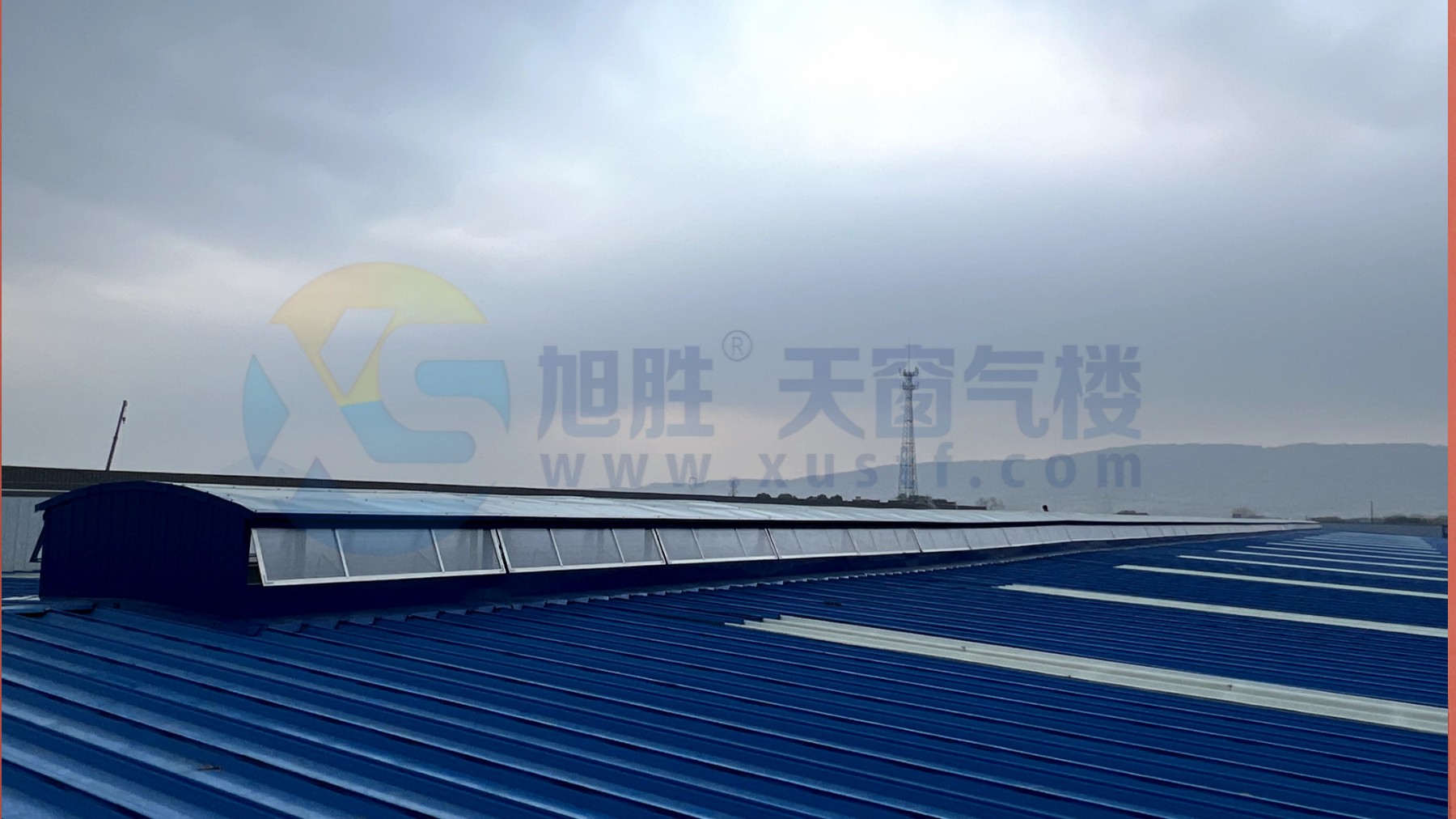

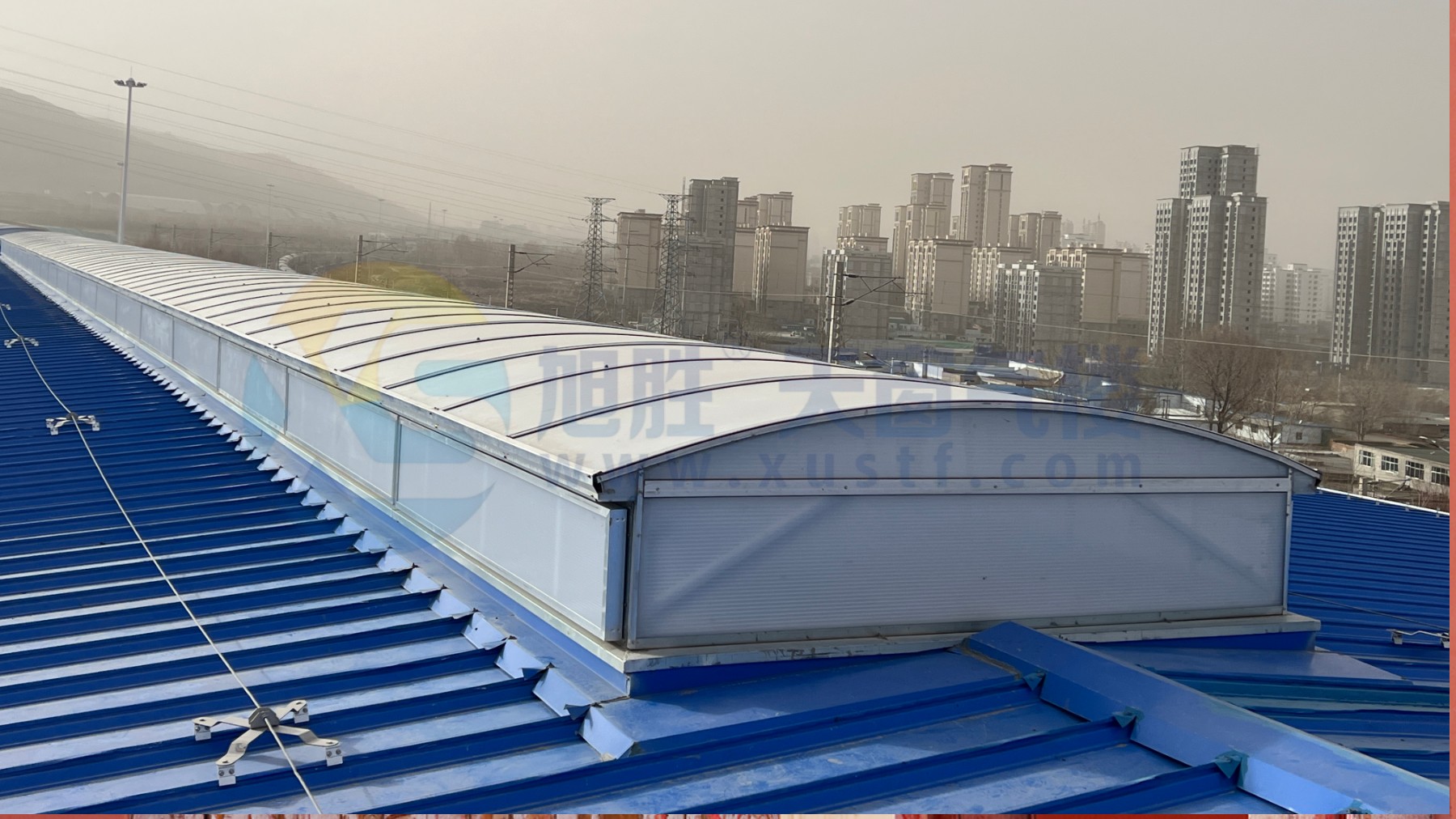

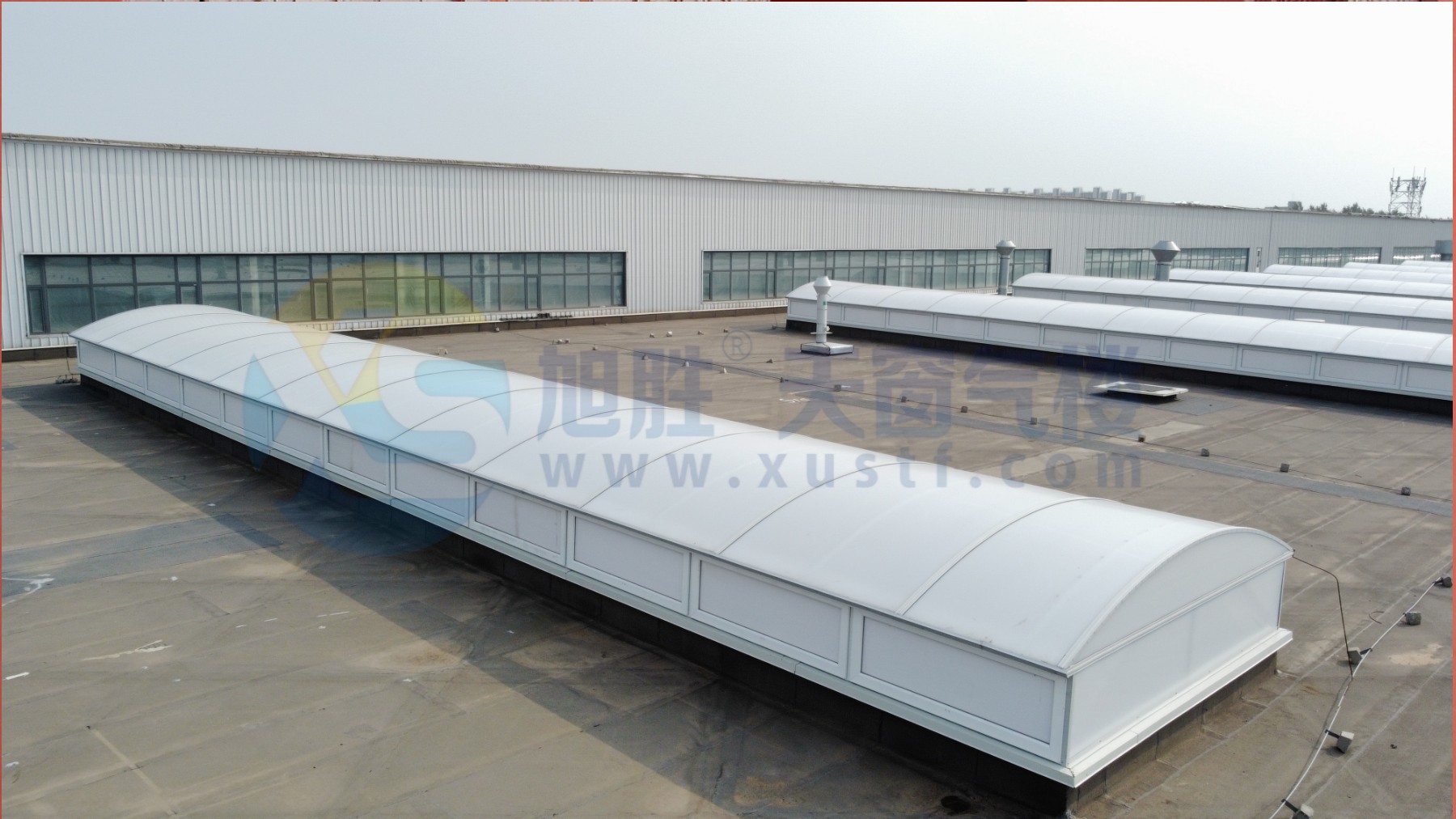

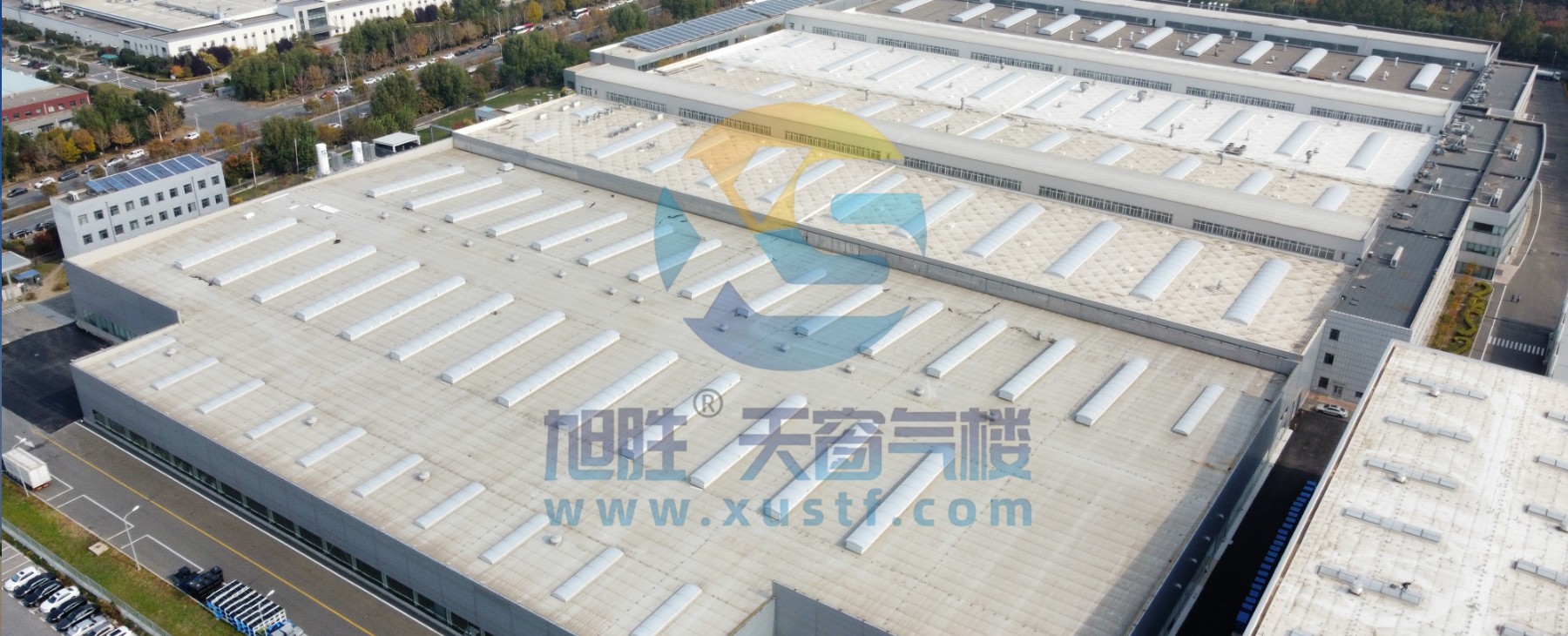

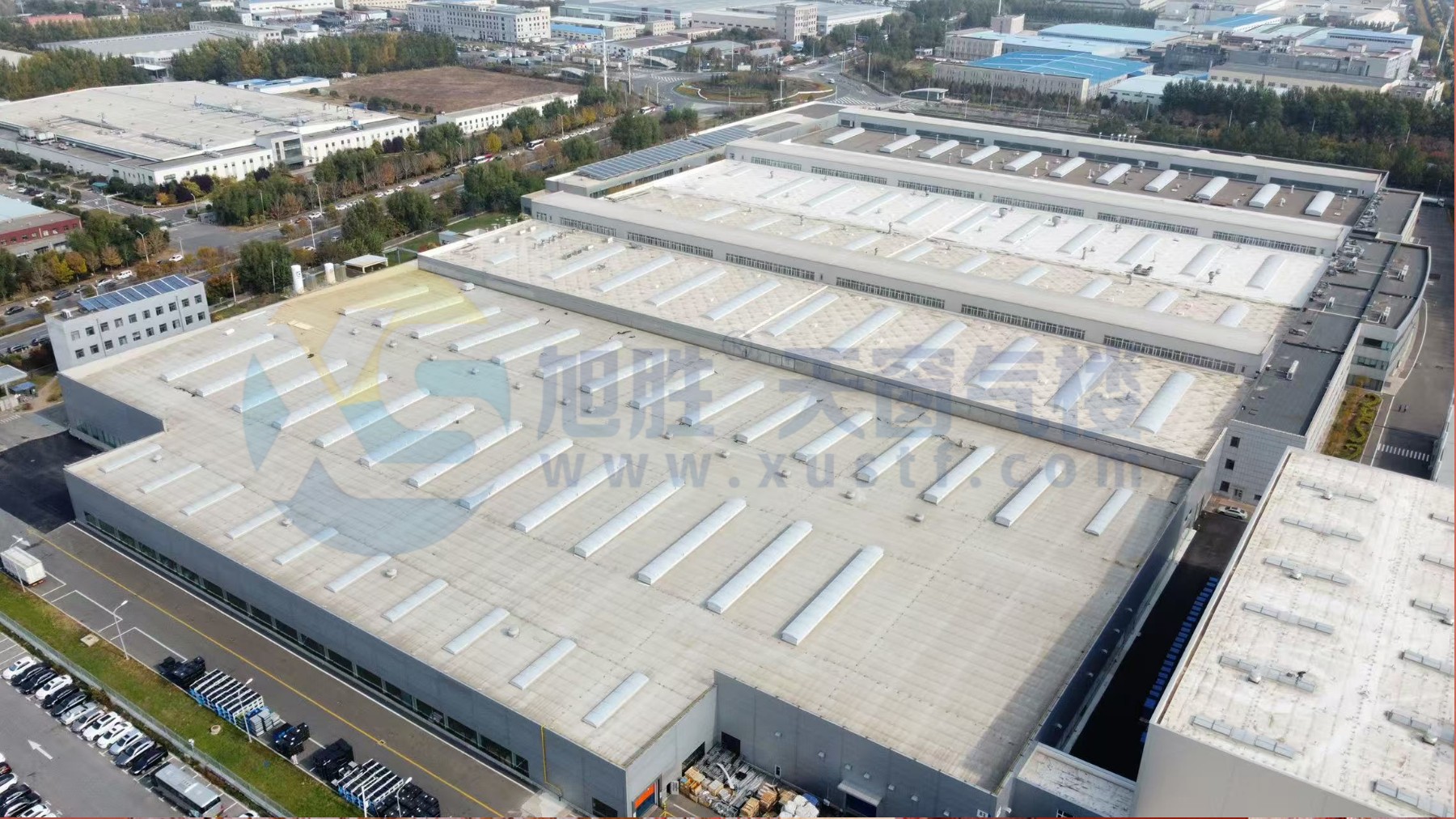

8型圓拱天窗根據開啟方式分為側開式一和側開式二兩種形式，它們在窗體高度和有效開口麵積上有所不同。

?

側開式一的窗體高度在1.1m-1.7m之間，有效開口麵積約為3.78-7.29㎡/樘；側開式二的窗體高度在1.83m-4.35m之間，有效開口麵積可達9.72-25.92㎡/樘。設計時應根據建築的實際通風排煙需求選擇合適的類型。

?

需要注意的是，圖集明確規定有效排煙麵積需扣除框架、玻璃肋等遮擋部分，且不得低於天窗總麵積的70%。

?

同時，針對不同建築高度，天窗的開啟角度也有不同要求：淨高≤6m的建築，開啟角度應≥45°；淨高＞6m的建築，開啟角度應≥70°。

不同使用場景下，8型圓拱天窗的設計要點也有所差異。對於有防火要求的廠房，圖集規定通風天窗需采用防火型采光板，其氧指數需≥32%，同時天窗與廠房防火牆的距離需符合相關防火間距要求。

在高溫車間，因熱氣流上升速度快，圖集推薦選擇高度更大的天窗，以提升熱空氣排出效率。而對於產生腐蝕性氣體的車間，則需加強型材防腐處理，如對金屬型材表麵進行聚酯粉末或氟碳粉末噴塗。

多雨地區則建議選擇寬度≤2.4m的單樘天窗，搭配加強型防水膠條，減少拚接縫隙帶來的滲漏風險。

18J621-3圖集對安裝施工也有明確規範。在天窗洞口處理環節，圖集要求洞口周邊需做圓角處理，防止應力集中導致屋麵開裂，同時洞口預埋件位置偏差需控製在±10mm內。

密封施工中，圖集推薦使用耐候性密封膠，且施工溫度需控製在5-35℃之間，避免溫度過低影響密封效果。

施工完成後，需按照圖集要求進行通風性能測試，通過測量車間內外空氣流速，判斷天窗通風效率是否達標。
